Elevator 384

Valora este artículo
(0 votos)

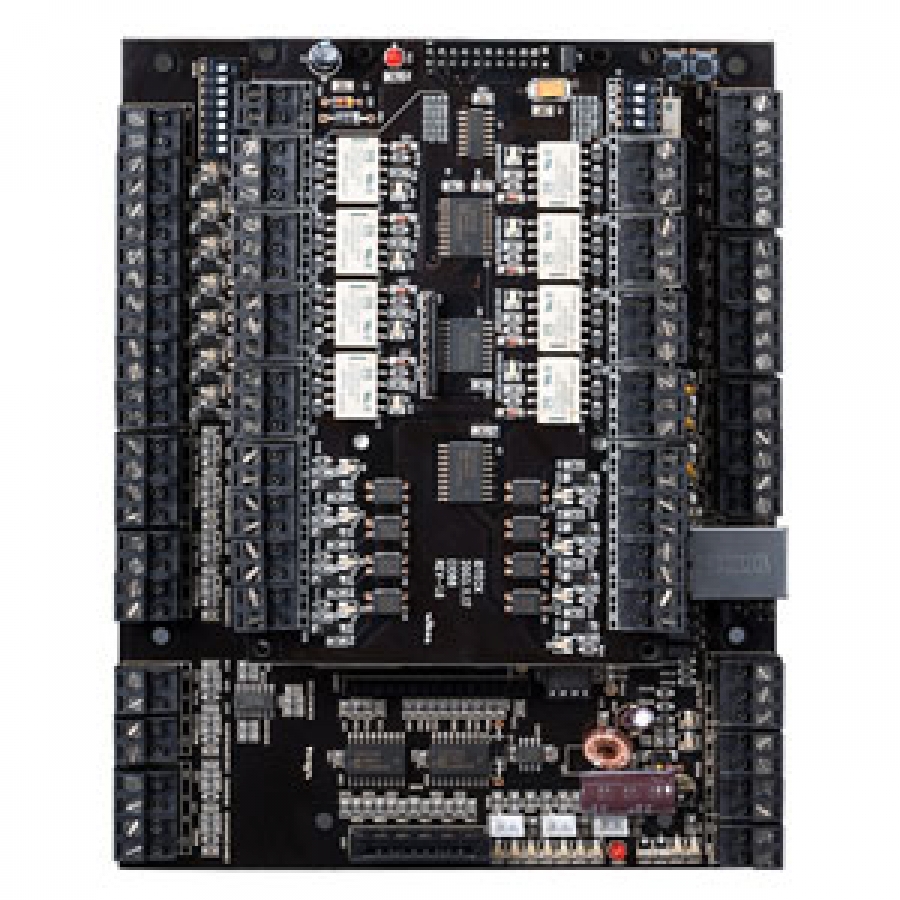

Elevator 384 Elevator 384

Panel de Control de Acceso Ascensor

Características del sistema









Controla hasta 384 Pisos

(12 Pisos por controlador, ampliable hasta 32 controladores por bucle)



Hasta 50.000 identificaciones de usuario / hasta 20.000 almacenadores intermediarios del acontecimiento

Restablecimiento del sistema automático a través de Autodiagnóstico (Función Watchdog)


26/34 bit Wiegand seleccionable con el panel de control de acceso iTDC


Soporta hasta 4 paneles clave por cada Ascensor


Permite la integración con el panel de control de acceso ITDC


Tiempo de configuración Schedule por piso o ID


Diseñado para soportar ESD (descargas electrostáticas) Choque


RS232 / RS422 / Ethernet (Opcional) Comunicación

Compatible Software : IDTECK STANDARD



Especificaciones

Modelo ELEVATOR384
CPU Microprocesador de 8
Memoria Programa 64KB ROM
Datos 512KB Memoria Flash
ID Usuarios 20,000 / 50,000 Usuarios (Usuarios y Búfer de Eventos Configurable)
Búfer de Eventos 3,000 / 20,000 Eventos
Alimentación / Consumo DC12V / Max: 400mA
Capacidad de Control por Piso Controla hasta 384 Pisos (12 Pisos por Controlador)
Expandible hasta 32 Controladores (32 Controladores por lazo
Puertos de Lector 4 Puertos: 26/34 bit Wiegand, 4/8bit Burst  para PIN
Comunicaciones RS232 / RS422 / RS485 (Max 32ch),
Ethernet (Requiere Modulo Interno Opcional IIM100 Opcional)
Velocidad de Conexión Serial 9,600bps por defecto
Seleccionable: 4,800bps / 19,200bps /38,400bps
Ethernet 10 / 100Mbps
Puertos de Salida 12 Relés de salida FORMA-C (COM, NO, NC)
/ Rango Máx. DC12V~18V 2A
Indicadores LED 38 Indicadores LED
Señalización acústica Zumbador piezoeléctrico
Temperatura de Operación 0°~ +65°C
Humedad de Operación 10%~90% de humedad relativa sin condensación
Dimensiones (W x H x T) 145 x 185 x 18 mm
Pantalla 80mm x 36mm (3.15" x 1.41")
Peso 342g
Certificaciones FCC, CE, KCC, RoHS, UL
Características Opcionales (Configuración Manual para Operación Independiente)
Pantalla LCD Caracteres LCD (2 Líneas x 16 Caracteres)
Pantalla 80 x 36 mm (3.15" x 1.41")
Teclado 16 Teclas numéricas

Gestión de horarios

Códigos de Tiempo 15
Intervalos de Tiempo 5

Códigos Festivos 10
Días Festivos 100

 * Classification of TCP/IP Module
  IIM 100 IIM 7100A
iTDC Version Compatible with 9.5.0 and higher Compatible with 9.4.0 and lower

iCON100 Version

Compatible with C.3.0 and higher Compatible with C.2.0 and lower
IP Setting Tool  IIM 100 Configuration Tool
Serial -> Flow -> Select Inv.CTS/RTS
IIM 7100A Configuration Tool
Serial -> Flow -> Select CTS/RTS
Compatible  S/W IDTECK STANDARD
iTDC PRO
/
DUAL PRO /
IDTECK STANDARD
iTDC PRO
/
DUAL PRO /
※  In case of STANDARD, the user need to use V3.01.00_20141113 or higher for By-Pass
※  IIM 100 and  IIM 7100A can be used simultaneously  in one site

* Reader y configuración ASCENSOR


* Configuración ASCENSOR
